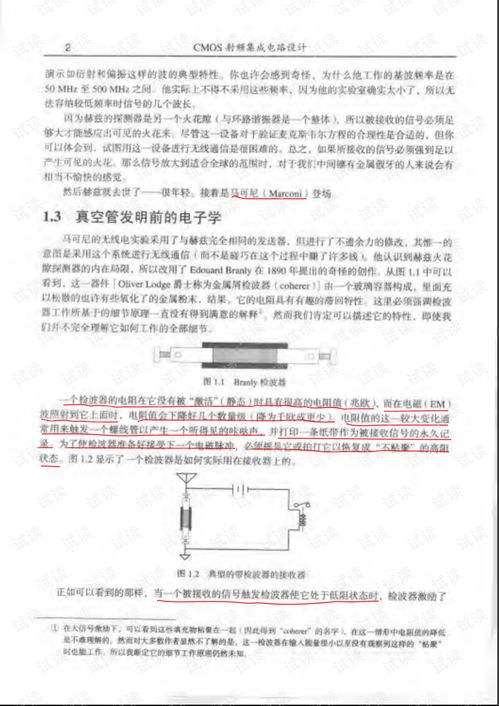

在无线通信技术迅猛发展的今天，从智能手机到物联网设备，从5G基站到卫星通信，射频前端作为连接数字世界与无线电磁波的桥梁，其重要性不言而喻。传统上，射频集成电路（RFIC）多采用砷化镓（GaAs）、硅锗（SiGe）等特殊工艺，以追求优异的频率和噪声性能。随着主流CMOS工艺技术节点的不断微缩，特征尺寸已达到深亚微米乃至纳米级别，使得在标准CMOS工艺平台上实现高性能、高集成度的射频电路成为可能，并逐渐成为行业的主流趋势。CMOS射频集成电路设计，正是一门融合了半导体物理、模拟电路设计、电磁场理论与通信系统的尖端交叉学科。
CMOS RFIC设计的核心优势与挑战
选择CMOS工艺进行RFIC设计的首要驱动力是 “集成” 。现代系统级芯片（SoC）追求将数字基带、模拟前端、内存乃至微处理器单元集成在同一硅片上。采用与数字电路相同的CMOS工艺，可以无缝实现射频收发机与复杂数字信号处理电路的单片集成，极大地降低了系统成本、功耗和封装尺寸，提升了可靠性。这对于消费电子市场至关重要。
标准CMOS工艺并非为射频应用“量身定制”，设计师面临着诸多固有挑战：
- 衬底损耗：硅衬底的电阻率相对较低，在高频下会引入显著的信号损耗和寄生耦合，影响无源元件（如电感、变压器）的品质因数（Q值）和隔离度。
- 器件限制：深亚微米MOSFET的截止频率（ft）和最高振荡频率（fmax）虽已大幅提升，足以覆盖多数民用频段（如6GHz以下的5G频段），但其低电源电压限制了输出摆幅和动态范围，且1/f闪烁噪声在高频下会通过非线性机制上变频，影响相位噪声。
- 建模精度：在高频下，寄生效应的主导地位凸显。晶体管的SPICE模型、片上无源元件的精确电磁仿真模型以及封装互连模型，其准确性直接决定了设计成败。
关键电路模块的设计考量
一个典型的CMOS射频收发机包含低噪声放大器（LNA）、混频器（Mixer）、压控振荡器（VCO）、功率放大器（PA）和频率综合器（PLL）等核心模块。
- 低噪声放大器（LNA）：作为接收链路的第一级，其核心任务是提供足够的增益以压制后续电路的噪声，同时自身引入尽可能低的噪声，并实现良好的输入阻抗匹配以最大化功率传输。共源极结构、电感退化等拓扑被广泛采用，设计时需在噪声系数（NF）、增益、线性度（IIP3）和功耗之间进行精细权衡。
- 压控振荡器（VCO）与锁相环（PLL）：VCO负责产生纯净的本振信号。LC谐振腔VCO因其更优的相位噪声性能而备受青睐。设计关键在于设计高Q值的片上电感与变容二极管，以及采用负阻结构（如交叉耦合对）来精确补偿谐振腔的损耗。PLL则围绕VCO构建，通过反馈控制实现精确的频率合成与调制，其中的鉴频鉴相器（PFD）、电荷泵（CP）和分频器的设计都需考虑射频特性。
- 功率放大器（PA）：这是CMOS RFIC设计中挑战最大的模块之一。低电源电压限制了输出功率和效率。设计师需要采用如共源共栅、差分结构以提高耐压，并应用谐波终止、阻抗变换网络（如Doherty、Class-E/F拓扑）等技术来提升效率。数字辅助的预失真等技术也被集成以改善线性度。
- 混频器：负责频谱搬移。吉尔伯特单元（Gilbert Cell）是活跃混频器的经典选择，其设计需关注转换增益、噪声、线性度和端口隔离度。无源混频器因其优越的线性度潜力也得到更多应用。
设计方法论与未来趋势
现代CMOS RFIC设计高度依赖于先进的电子设计自动化（EDA）工具。设计流程通常从系统指标分解开始，经过电路拓扑选择、晶体管级设计与仿真（同时考虑工艺角与蒙特卡洛分析）、版图实现（特别注重匹配、屏蔽和电磁兼容）、后仿真验证，最终流片测试。
CMOS射频集成电路设计正朝着几个方向发展：
- 更高频率：随着CMOS工艺进入纳米时代，其ft/fmax已向太赫兹迈进，使得CMOS技术能够涉足毫米波（如5G毫米波、WiGig）甚至太赫兹领域，应用于成像、传感和超高速通信。
- 异质集成：虽然单片SoC是理想，但出于性能最优化的考虑，将CMOS与高性能III-V族化合物半导体（如GaN用于PA）通过先进封装（如扇出型封装、硅中介层）进行异质集成，成为另一个重要方向，兼顾了性能与集成度。
- 智能化与可重构：利用CMOS强大的数字处理能力，设计具有自校准、自测试、数字预失真/后失真等智能功能的射频前端，以及可通过软件配置支持多频段、多模式的可重构射频架构，以适应复杂的通信环境。
总而言之，CMOS射频集成电路设计是推动现代无线技术普惠化的关键引擎。它要求工程师不仅深谙电路设计艺术，更要理解工艺、器件和系统层面的交互。随着工艺的进步和设计方法的创新，CMOS技术必将在连接万物的无线世界中，继续扮演愈发核心的角色。
