集成电路的演进是人类科技史上最激动人心的篇章之一，它不仅重塑了电子工业，更彻底改变了人类社会的生活方式。这段旅程从笨重的电子管开始，历经晶体管的革新，最终走向高度集成的芯片时代，而集成电路设计方法也随之发生了革命性的变迁。
一、前集成电路时代：电子管与分立晶体管的奠基
20世纪上半叶，电子设备的核心是电子管（真空管）。这些玻璃封装、需要加热灯丝的器件，实现了信号的放大与开关功能，催生了收音机、电视机和早期计算机（如ENIAC）。电子管体积大、功耗高、易发热且寿命短，严重限制了电子设备的复杂性与普及。
1947年，晶体管在贝尔实验室诞生（肖克利、巴丁、布拉顿），这被誉为“20世纪最伟大的发明之一”。晶体管利用半导体材料（如锗、硅）实现相同的功能，但体积小、功耗低、可靠性高。整个20世纪50年代，电子设备开始采用分立晶体管，计算机从房间大小缩小到柜式，便携式收音机成为可能。随着系统复杂度提升，成千上万个晶体管的手工焊接与连接，使得电路庞大、成本高昂且故障频发——这就是著名的“暴政数字（Tyranny of Numbers）”问题。
二、集成电路的诞生与早期发展（1950s-1970s）
为解决上述问题，集成电路（IC）的概念应运而生。1958年，德州仪器（TI）的杰克·基尔比（Jack Kilby）成功制作出世界上第一块锗集成电路，将多个晶体管、电阻和电容集成在一块半导体材料上。几乎仙童半导体（Fairchild）的罗伯特·诺伊斯（Robert Noyce）提出了更可行的硅平面工艺，利用二氧化硅绝缘和铝金属互联，奠定了现代IC制造的基础。两人因此共享“集成电路之父”的荣誉。
- 小规模集成电路（SSI）：1960年代初期，一块芯片上集成几十个晶体管，主要用于简单的逻辑门和触发器。
- 中规模集成电路（MSI）：1960年代中后期，集成度达到几百个晶体管，出现了计数器、编码器等更复杂功能模块。
- 设计方法：此时设计主要依靠手工绘制版图。工程师在方格纸上画出每一层掩膜的几何图形，依赖个人经验和直觉，设计周期长且易出错。
三、大规模集成与微处理器的革命（1970s-1980s）
随着光刻技术和硅平面工艺的进步，摩尔定律（Gordon Moore, 1965）开始显现威力：芯片上晶体管数量每18-24个月翻一番。
- 大规模集成电路（LSI）：1970年代，集成度达到几千至数万个晶体管。最具里程碑意义的是1971年英特尔（Intel）推出的4004微处理器，它将中央处理单元（CPU）集成到单一芯片上，开启了个人计算机时代。

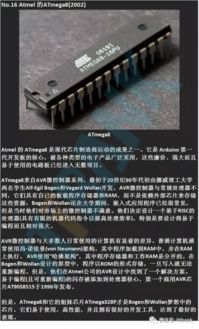

- 超大规模集成电路（VLSI）：1980年代，集成度突破十万级。动态随机存取存储器（DRAM）、微控制器和更强大的微处理器（如Intel 80286）相继问世。

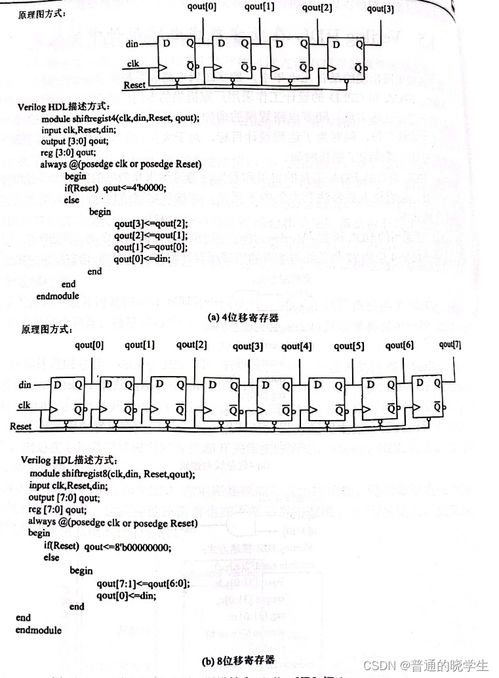

- 设计方法的第一次飞跃：手工设计已无法应对复杂度。电子设计自动化（EDA）工具开始兴起。硬件描述语言（HDL） 如VHDL和Verilog出现，允许工程师在更高的抽象层次（行为级、寄存器传输级）进行设计，然后通过逻辑综合、自动布局布线工具生成版图。这标志着IC设计从“艺术”走向“工程”。
四、深亚微米时代与SoC的崛起（1990s-2000s）
工艺节点从微米（μm）进入深亚微米（<0.5μm）和纳米尺度。
- 系统级芯片（SoC）成为主流。单一芯片不再仅是处理器或存储器，而是集成了CPU、GPU、DSP、内存控制器、各种接口（如USB、PCIe）及专用硬件加速器的完整电子系统。这得益于知识产权（IP）核的复用理念，如ARM处理器内核，极大提高了设计效率。
- 设计挑战与应对：
- 物理效应：连线延迟超过门延迟、信号完整性、功耗和散热成为核心挑战。
- 设计方法学：基于IP复用的平台化设计和分层设计成为标准。设计流程更加系统化，前端（逻辑设计）与后端（物理设计）分工明确。
- EDA工具的深化：工具链覆盖了从系统架构探索、逻辑综合、形式验证、静态时序分析（STA）到物理实现的完整流程。
五、纳米时代与后摩尔定律的探索（2010s至今）
工艺进入10纳米以下（如7nm、5nm、3nm），逼近物理极限。
- 挑战空前：制造上，极紫外（EUV）光刻技术成为必需；设计上，功耗墙、可靠性问题（如电磁迁移、软错误）、制程变异的影响愈发严重。
- 设计范式的持续演进：
- 异构集成：不再单纯追求单一芯片的晶体管数量，而是通过2.5D/3D封装（如硅中介层、芯粒Chiplet技术）将不同工艺、功能的裸片集成在一个封装内，实现系统性能提升。
- 软硬件协同设计与领域专用架构：针对人工智能、自动驾驶等特定领域，设计专用的硬件加速器（如NPU、TPU），并与算法、编译器深度协同优化。
- 高级综合与AI辅助设计：EDA工具引入机器学习和人工智能，用于优化布局布线、预测时序和功耗，甚至开始探索从高层次语言（如C++）直接综合出硬件的工具。
六、全球集成电路产业的格局演变
集成电路的发展始终伴随着全球产业格局的变迁：
- 1950-60年代：美国（德州仪器、仙童、英特尔）引领发明与早期产业化。
- 1970-80年代：日本在存储器（DRAM）领域强势崛起，形成美日竞争。

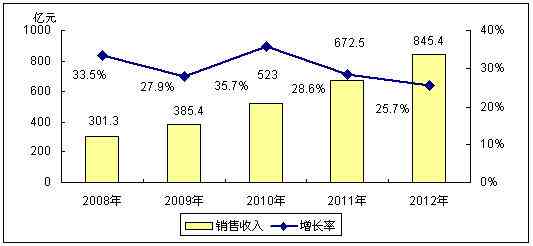

- 1990年代至今：产业垂直分工模式成熟，形成设计（美国等主导）-制造（台积电、三星等主导）-封测（全球分布） 的全球产业链。中国大陆作为后起之秀，在设计和制造领域正全力追赶。
###
从点亮电子管的微弱光芒，到掌控数十亿晶体管的纳米宇宙，集成电路的发展史是一部持续突破物理极限、创新设计方法的史诗。其核心驱动力从未改变：用更小的尺寸、更低的功耗和更低的成本，实现更强大的信息处理能力。面对后摩尔时代的挑战，集成电路设计正从单纯的“尺度缩放”转向以异构集成、架构创新和智能设计为核心的新范式，继续推动着数字世界的车轮滚滚向前。
