亲爱的同学，你好！如果你觉得‘集成电路设计’听起来像天书，感觉它离莎士比亚和《诗经》的世界无比遥远，那请允许我用一个我们文科生熟悉的比喻来开场：设计一颗芯片，就像创作一部宏伟的史诗或编纂一部精密的法典。它同样需要清晰的‘蓝图’、严谨的‘文法’、反复的‘推敲’，最终将抽象的灵感变为可触摸的实体。下面，就让我们一起踏上这场化思想为硅晶的奇妙旅程。
第一幕：构思立意——系统架构设计
这就像动笔前的整体构思。诗人要确定主题是爱情还是山河，小说家要规划长篇的脉络。芯片设计师首先要回答：这颗芯片要做什么？是用于手机计算、图像处理，还是汽车控制？根据这个‘主题’，确定它需要哪些核心‘角色’（如中央处理器、内存、图像处理器等），以及这些‘角色’之间如何‘对话’（数据如何流动）。这一步产出的是高级别的‘设计大纲’，即系统规格书。
第二幕：撰写草稿——前端设计
有了大纲，开始撰写具体‘章节’。在这里，‘语言’变成了硬件描述语言（如Verilog或VHDL）。设计师不再直接画电路图，而是像写代码一样，用这种特殊的‘文法’描述芯片各个部分应有的行为逻辑。例如，用几行‘代码’描述一个加法器应该如何工作。这个过程称为RTL（寄存器传输级）设计。写完后，还需要进行严格的‘语法检查’和‘情节模拟’，通过软件仿真来验证逻辑是否正确，确保笔下的‘人物行为’符合最初的大纲设想。
第三幕：精修与排版——逻辑综合与布局布线
草稿完成，进入修改和排版阶段。
- 逻辑综合：将用硬件描述语言写成的行为级‘草稿’，通过专门的软件工具，自动‘翻译’成由基本逻辑门（如与门、或门、非门）组成的、具体的电路网表。这好比将白话文初稿，按照格律整理成严谨的律诗形式，确定了每个字（逻辑门）的位置和关系。

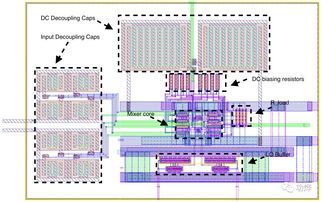

- 布局布线：这是将抽象电路变为物理版图的关键一步。想象一下为一座超大规模的城市做规划：
- 布局：决定城市里各个功能建筑（即上一步得到的千万甚至上亿个晶体管/逻辑单元）在硅片这个‘地块’上的具体位置。要考虑距离、热效应、信号延迟等，就像规划住宅区、商业区和工厂区一样。
- 布线：在建筑之间修建‘道路’（金属连线），让它们能够互相连通。在纳米尺度的芯片上，‘修路’是极其复杂的多层立体工程，需要避免‘交通拥堵’（信号干扰）和‘道路过远’（延迟过大）。
第四幕：校对与付印——验证与制造
排版好的‘书稿’在交付印刷厂前，必须经过终极校对。
- 物理验证：检查版图是否符合‘印刷工艺’的苛刻要求（设计规则检查，DRC），以及电路连接是否与原始网表完全一致（版图与电路图对照，LVS）。确保没有任何‘错别字’或‘排版错误’。
- 交付制造：将最终确认的版图数据（通常是GDSII格式文件）交给芯片代工厂（如台积电、中芯国际）。工厂会像使用高清胶片一样，通过复杂的光刻、刻蚀、离子注入等工艺，将设计好的图形一层层地‘印刷’到硅晶圆上，再经过切割、封装、测试，最终成为我们电子设备中那颗小小的、强大的‘心脏’。
尾声：一部永恒的协作史诗
你看，从‘立意’到‘付印’，芯片设计融合了系统架构师的宏观构思、数字设计师的逻辑编写、验证工程师的严谨测试以及物理设计工程师的精密布局。它如同一部由数百上千位工程师共同执笔、历时数年完成的科技史诗，每一个章节都至关重要。而我们中文系所锤炼的理解力、对结构和系统的把握，以及对人机交互背后逻辑的洞察，恰恰是理解这个数字时代核心创造过程的宝贵视角。希望这次旅程，能让那枚小小的芯片，在你眼中不再只是冷硬的硅片，而是一座凝结了人类极致智慧与协作的、可移动的微型城市。
